Convair PCB9004 Leiterplatte für 8718 und NL4MPXX

PCB9004 für TUFF8718 NL4MPXX Speakon-Anschlussplatte

Haben Sie es satt, Zeit mit dem Verdrahten von Speakon-Anschlüssen zu verschwenden?

Uns ging es genauso...

Deshalb haben wir diese praktische kleine Leiterplatte entwickelt, mit der Sie schnell und einfach alle Pins eines Neutrik NL4MP-Paares miteinander verbinden können – wahlweise durch die Montage eines 4-poligen Schraubklemmenblocks oder durch direktes Auflöten von 2,5-mm-Drähten auf die Leiterplatte. Je nach Werkzeugausstattung schätzen wir, dass sich die Montagezeit für ein SpeakOn-Panel dadurch auf unter 4 Minuten verkürzen lässt, während das Abisolieren von Verbindungsdrähten und das direkte Löten in der Regel 10–15 Minuten (oder mehr) in Anspruch nehmen – eine ENORME Zeitersparnis, wenn Sie Lautsprecher in größeren Stückzahlen bauen.

Sie können die Drähte mit einem Kabelbinder in einem oder beiden der in die Leiterplatte eingeschnittenen Schlitze befestigen.

Der Preis gilt pro Leiterplatte – auf dem Bild sind zwei zu sehen, um Vorder- und Rückseite zu zeigen. Speakon-Stecker und Einbaufassungen sind nicht im Lieferumfang enthalten.

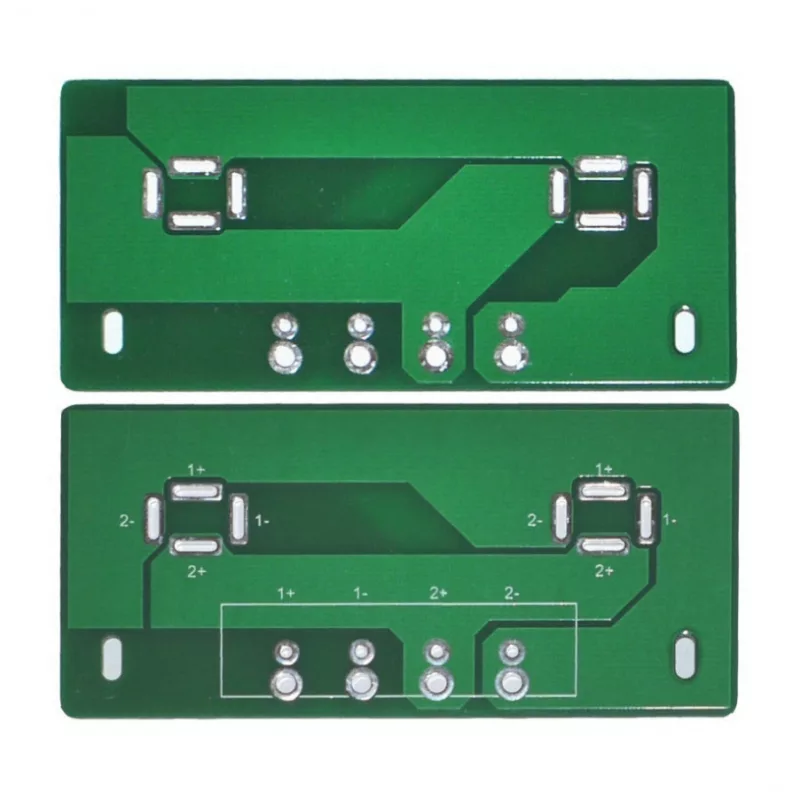

Das erste Bild zeigt beide Seiten der Leiterplatte – es handelt sich um eine doppelseitige Leiterplatte, und auf der Seite mit dem weißen Siebdruck ragen die Stifte des Speakon-Steckers durch. Beim Löten sollten Sie die Pin-Kennzeichnung auf der Leiterplatte erkennen können.

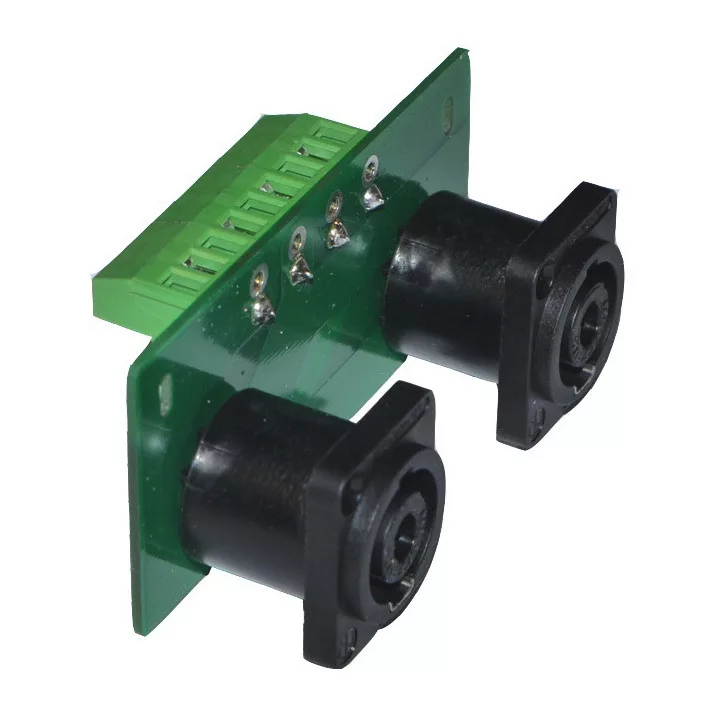

Das zweite Bild dient zur Veranschaulichung einer fertigen Konfiguration – Klemmenblöcke und SpeakOn-Stecker SIND NICHT IM LIEFERUMFANG ENTHALTEN und müssen separat erworben werden.

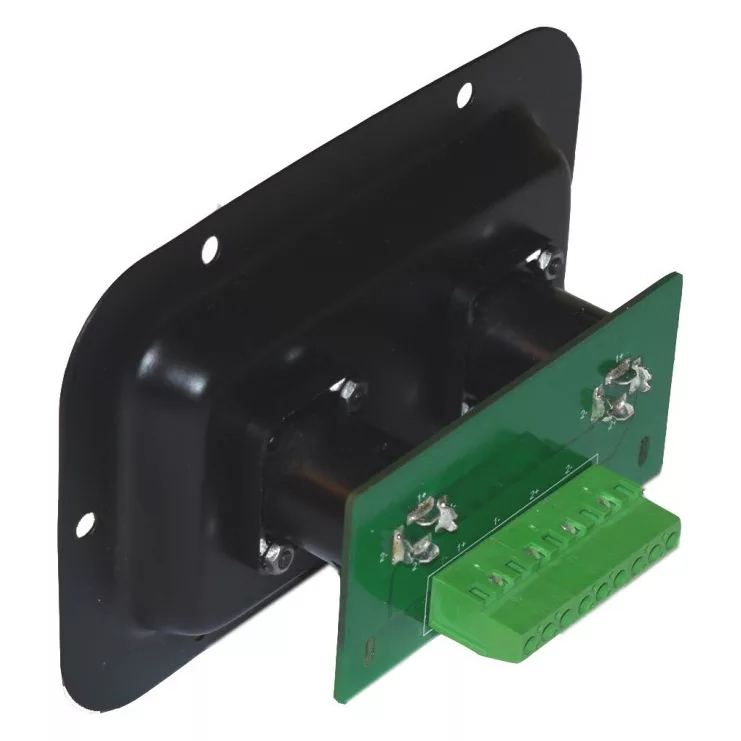

Das dritte Bild zeigt die komplette Baugruppe mit den SpeakOn-Buchsen, die mit M3-Muttern und -Schrauben auf einer Einbauplatte befestigt sind. Wenn Sie jedoch den TUFF8718 verwenden und von vorne montieren, können Sie die Gewindebohrungen in der Einbauplatte nutzen und auf eine Mutter verzichten.

Das vierte Bild zeigt eine alternative Verdrahtungsmöglichkeit ohne Schraubklemmen. Es gibt zwei Sätze von Lötpads, die für Drähte mit einem Querschnitt von bis zu 2,5 mm² CSA geeignet sind.

Der Abstand zwischen den Anschlüssen auf dieser Leiterplatte ist so ausgelegt, dass er perfekt zu unserer doppelten Speakon-Einbauplatte passt: TUFF8718 – Versenkte Stahl-Anschlussplatte für 2 x Speakon – ebenfalls erhältlich als montagefertiger Bausatz mit allen erforderlichen Komponenten oder als vollständig fertiggestellte, vollständig gelötete, schrankfertige Baugruppe

Alternativ können Sie diese auf Ihren eigenen Schalttafeln verwenden, wobei der Abstand zwischen den Mittelpunkten der Speakon-Anschlüsse 55 mm beträgt.

Nicht kompatibel mit NL4MPUC-Steckverbindern

Abstand zwischen den Speakon-Mittelpunkten: 54 mm
Kupferstärke: 2,8 mil (0,0711 mm)
Durchschnittliche Leiterbahnbreite zwischen den Pins: 12 mm

Die Leiterbahnen zwischen den Pins weisen eine große Oberfläche auf und haben über die kurze Strecke einen SEHR geringen Widerstand, der auf etwa 0,001 Ohm berechnet wird (er ist so gering, dass wir ihn physikalisch nicht messen können).

Strombelastbarkeit von über 25 Ampere.

MONTAGE Bei der Montage sollte sich die im Siebdruckverfahren aufgebrachte Pinbelegung auf der Lötseite der Platine befinden.

Verwenden Sie einen HEISSEN Lötkolben mit ausreichender Leistung (empfohlen werden 50 W) – tragen Sie reichlich Lötzinn auf und erwärmen Sie die Stelle, um sicherzustellen, dass das Lötzinn auf beide Seiten der Leiterplatte fließt, den Spalt vollständig ausfüllt und die Lötpads auf der Leiterplatte bedeckt.

Die Verwendung von zu wenig Lötzinn kann dazu führen, dass das fertige Produkt strukturell instabil ist.
