Convair PCB9005 Leiterplatte für NL8MPXX und 67377

PCB9005 NL8-Leiterplatte für 2 x Neutrik NL8MPRXX und 67378 (TUFRCONDGSP)

Haben Sie es satt, Zeit mit dem Verdrahten von Speakons zu verschwenden?

Uns ging es genauso...

Deshalb haben wir diese praktische kleine Leiterplatte entwickelt, mit der Sie schnell und einfach alle Pins eines Neutrik NL8MPRXX-Paares miteinander verbinden können – wahlweise durch die Montage von Schraubklemmenblöcken oder durch direktes Auflöten von 2,5-mm-Drähten auf die Leiterplatte. Je nach Ihrem Werkzeugschatz schätzen wir, dass sich dadurch die Montagezeit eines Speakon-Panels im Vergleich zum Abisolieren von Verbindungskabeln und dem direkten Auflöten an den Speakon erheblich verkürzen lässt.

Der Preis gilt pro Leiterplatte – auf dem Bild sind zwei zu sehen, um Vorder- und Rückseite zu zeigen. Speakons und Dishes sind nicht im Lieferumfang enthalten.

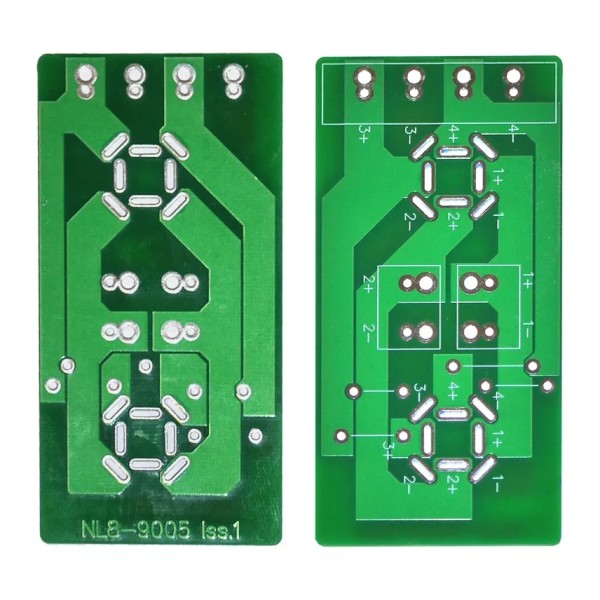

Das erste Bild zeigt beide Seiten der Leiterplatte – es handelt sich um eine doppelseitige Leiterplatte, und auf der Seite mit dem weißen Siebdruck ragen die Stifte des Speakons durch. Beim Löten sollten Sie die Stiftkennzeichnung auf der Leiterplatte erkennen können.

Das zweite Bild dient zur Veranschaulichung einer fertigen Konfiguration – Klemmenblöcke und SpeakOn-Stecker SIND NICHT IM LIEFERUMFANG ENTHALTEN und müssen separat erworben werden.

Es sind Lötpads vorhanden, die für Drähte mit einem Querschnitt von bis zu 2,5 mm² geeignet sind.

Der Abstand zwischen den Anschlüssen auf dieser Leiterplatte ist so ausgelegt, dass er perfekt zu unserer Twin-Speakon-Halterung passt: TUFRCONDGSP – Versenkte Stahl-Anschlussplatte für 2 x Neutrik-Buchsen der G-Serie – ebenfalls erhältlich als montagefertiger Bausatz mit allen erforderlichen Komponenten oder als vollständig fertiggestellte, vollständig gelötete, einbaufertige Baugruppe
